Une solution de levage conforme, rapide et économique
La tour de levage ASD – ST1000 est spécialement conçue pour le relevage de systèmes Line Array de grande taille. Constituée d’éléments standards, elle est équipée d’un mat en aluminium étudiée pour supporter jusqu’à 1 tonne en déport d’un mètre.
L’utilisation de cette tour de levage présente plusieurs avantages :
- Gain de temps et simplification logistique : contrairement à un échafaudage, qui nécessite systématiquement une étude technique et l’intervention d’équipes spécialisées pour le montage, la ST1000 est un ensemble démontable conçu par ASD et validé par un bureau de contrôle. Sa structure reste identique à chaque utilisation, garantissant sécurité et conformité, simplifiant les montages.
- Autonomie de l’installateur : les équipements peuvent être transportés et mis en place directement par l’équipe en charge de l’installation du système de sonorisation. Cela permet de réduire les coûts de location et d’optimiser l’organisation du chantier, réduire les coûts de transport…
- Montage rapide et sécurisé : l’assemblage a été pensé pour offrir un montage simple, rapide et conforme aux recommandations techniques, facilitant ainsi le déploiement des systèmes de sonorisation.
- Esthétique preservée : La structure réduit l’empreinte visuelle des équipements, permettant de dégager la scène ou les espaces à mettre en valeur. Elle contribue ainsi à une meilleure intégration visuelle des dispositifs de sonorisation.
Concrètement, dans les métiers du spectacle et de l’événementiel, cette solution est particulièrement recommandée pour la mise en œuvre de systèmes L‑Acoustics (KARA‑II, K3, K2, L2), Adamson, D&B Audiotechnik, JBL, RCF et bien d’autres configurations line‑array.
Les tours de levage ST1000 sont disponibles chez Wave Event
Que vous souhaitiez utiliser votre propre système de sonorisation ou confier l’ensemble de la prestation à nos équipes, les tours de levage ST1000 offrent une polyvalence exceptionnelle. Compatibles avec les principaux systèmes line‑array du marché, elles garantissent une hauteur, une stabilité et une exposition sonore optimales dans tous les environnements, du concert intimiste au grand festival.
Nos équipes vous accompagnent à chaque étape : conseil, mise en place, optimisation du rendu sonore et sécurité des installations. Que vous soyez prestataire, organisateur ou collectivité, nous vous apportons des solutions sur mesure et un suivi professionnel.
Cas concret du spectacle « Les nuits de Saint-Gilles »

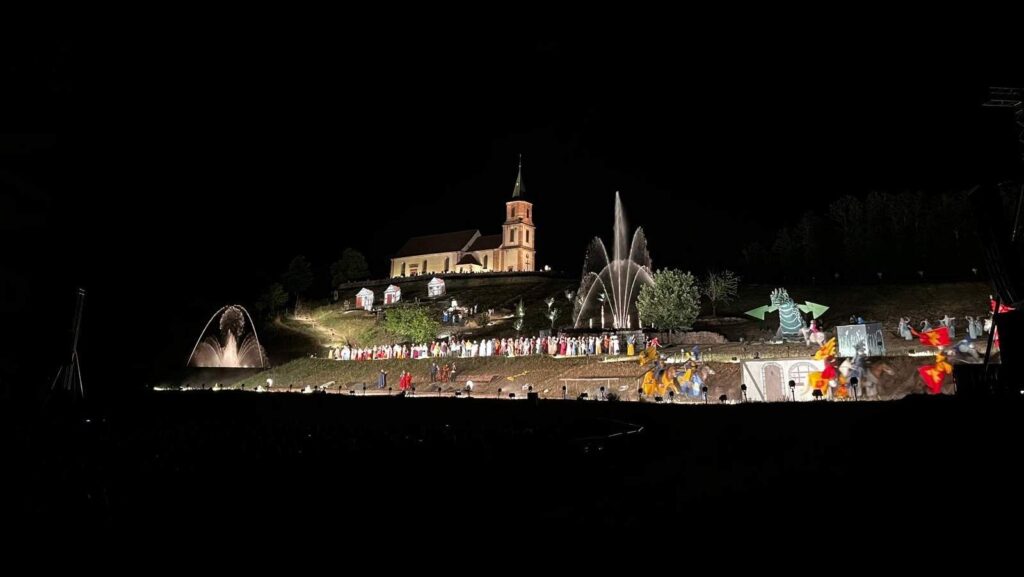

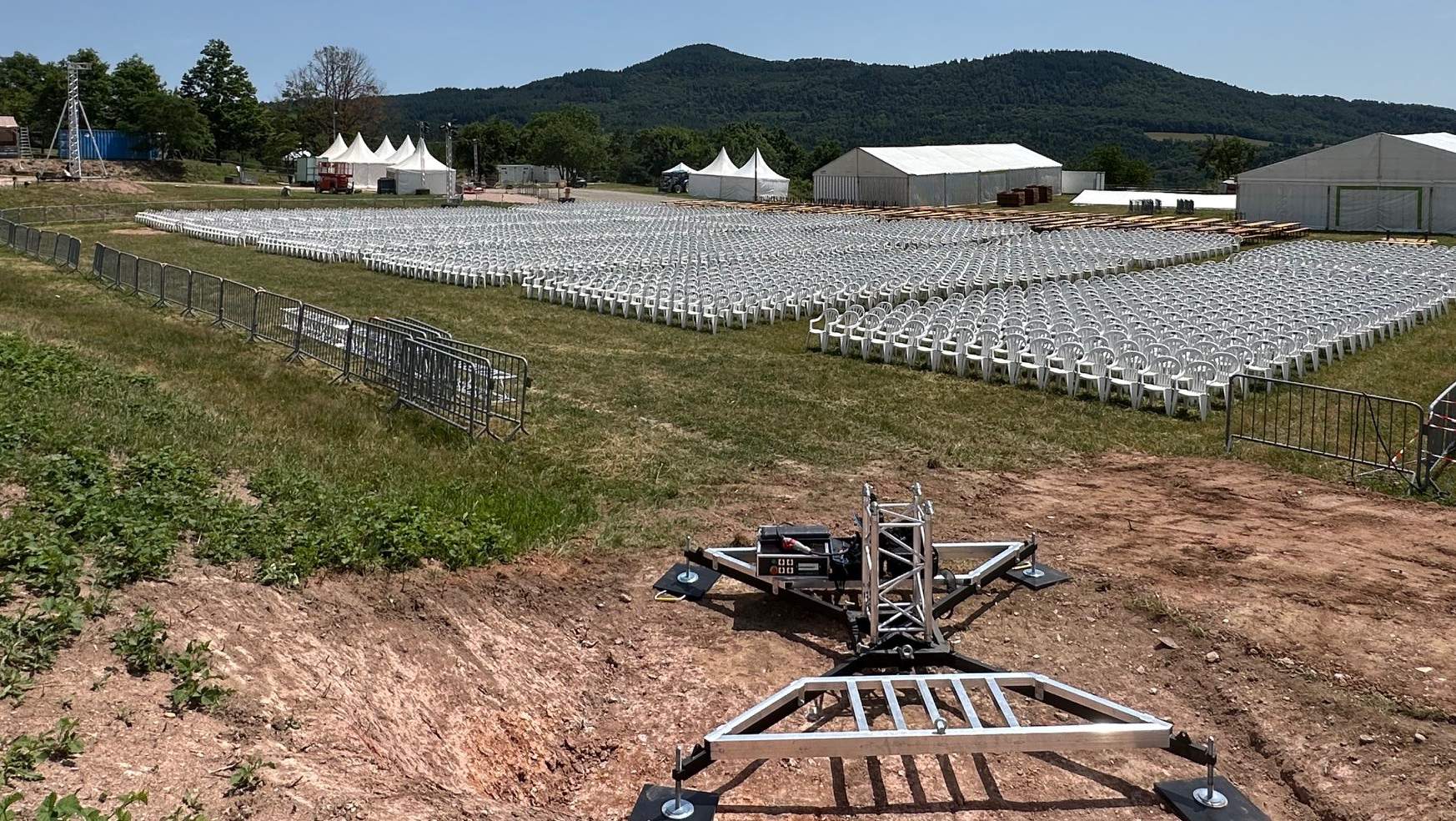

Le spectacle en plein air des Nuits de Saint-Gilles accueille chaque année près de 12 000 spectateurs lors de plusieurs soirées organisées au mois de juin et de juillet. Les producteurs et organisateurs exploitent l’intégralité de la colline pour y créer un spectacle grandiose, parfaitement intégré à l’échelle du site.Historiquement, l’installation reposait sur de vastes structures d’échafaudage. Ces dispositifs techniques occupaient une place importante dans le champ visuel et nécessitaient des moyens logistiques et humains conséquents : équipes de monteurs, techniciens son, transports multiples… Des contraintes qui alourdissaient significativement le budget global.

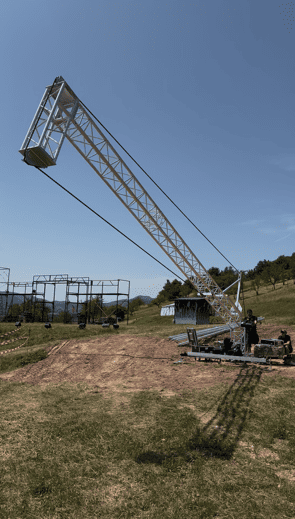

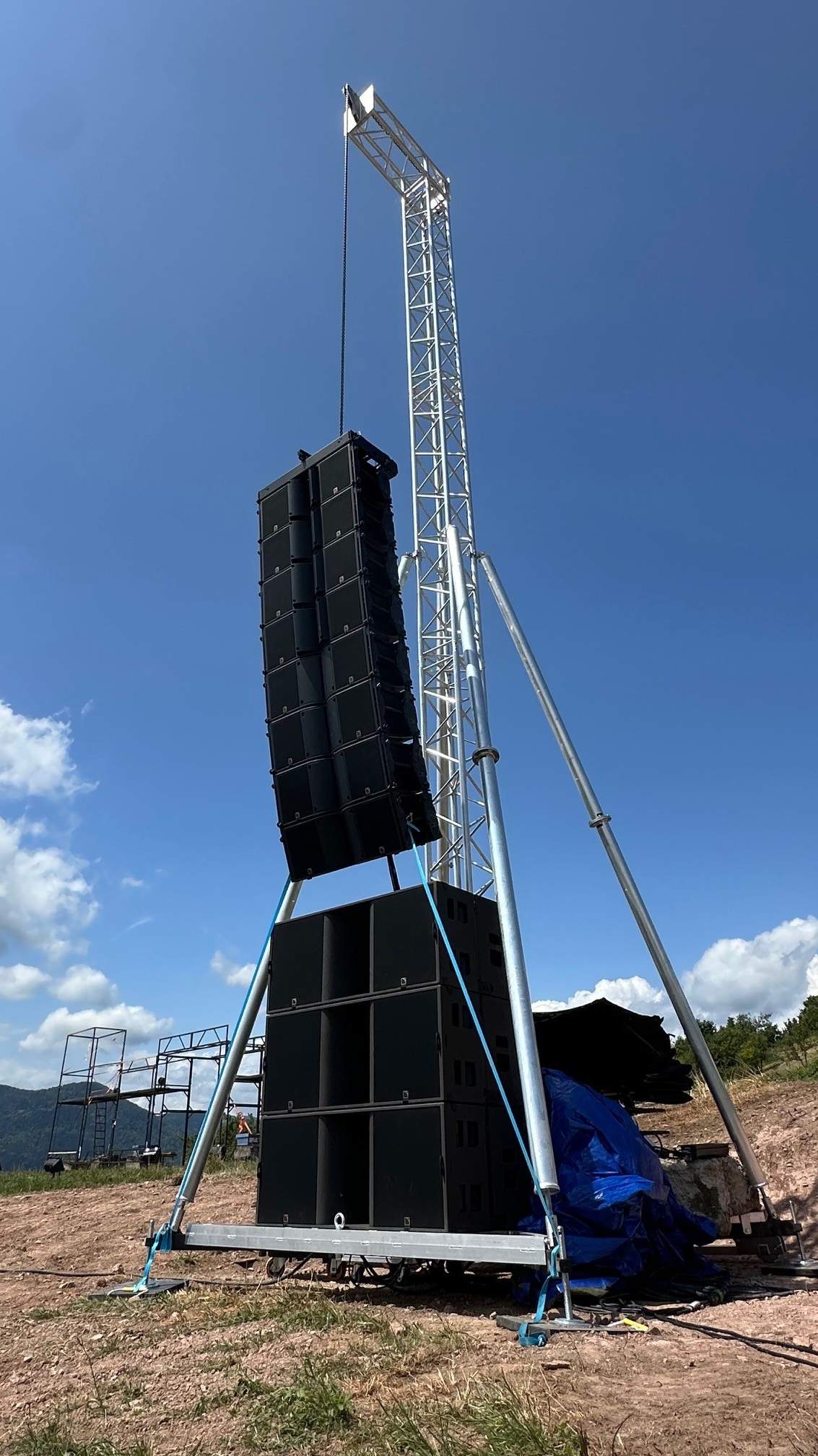

Avec le ST1000, une solution à la fois esthétique, légère et économique a été trouvée pour répondre aux exigences artistiques et financières de l’organisation. Désormais, un seul transport suffit : la sonorisation est acheminée en même temps que les moyens de levage. Les temps de montage et de démontage sont fortement réduits. En une journée, deux personnes seulement peuvent installer l’ensemble du matériel et mettre en production un système de sonorisation de grande ampleur.
Zoom sur la règlementation sur les ensembles démontables, le cas de l’ossature scénique.
Arrêté du 25 juillet 2022 (structures provisoires et démontables)
(Lien ici) L’arrêté du 25 juillet 2022 fixe les règles de sécurité, de conception, d’installation et de contrôle de toutes les structures provisoires démontables utilisées en événementiel, dont les tours de levage scéniques. Il précise les responsabilités du fabricant, de l’installateur et de l’organisateur ainsi que les contrôles obligatoires.
Cet arrêté distingue :
- OP : Ossatures destinées à supporter des personnes,
- OS : Ossatures d’équipements scéniques (dont les structures pour sonorisation).
Pour les Ossatures scéniques (OS), la classification dépend de la hauteur du point le plus haut, calage compris. Alors que pour les Ossatures destinées aux personnes, c’est la hauteur de chute ou la hauteur de la structure qui est prise en compte;
Les classification OS1 – OS2 – OS3
Selon l’arrêté et les tableaux d’application :
- OS1 : Hauteur au point le plus haut < 3,50M
- OS2 : Hauteur comprise entre 3,50M & < 6,20M
- OS3 : Hauteur > 6,20M
Obligations réglementaires générales pour les OS (OS1, OS2, OS3)
L’arrêté impose à l’organisateur, au propriétaire et à l’installateur :
- de garantir la solidité, la stabilité, et la résistance aux charges climatiques, dont le vent,
- de fournir un dossier technique complet,
- d’établir un dossier de sécurité accessible sur site pendant l’exploitation.
Avant mise à disposition du public, l’organisateur doit être capable de présenter :
- les rapports de vérification périodique,
- les attestations de montage,
- les contrôles électriques,
- les avis sur modèle ou dossier technique,
- les contrôles de solidité et de stabilité.
Vérification du montage (Article 38) :
Pour les OS3, la vérification après montage doit être effectuée OBLIGATOIREMENT par un organisme accrédité (OA). Un rapport est fourni et comporte des observations favorables ou défavorables sur :
- La conformité du dossier technique,
- La vérification de toutes les fixations,
- le respect des procédures de montage, la présence d’ancrages, d’un anémomètre…
Inspection en exploitation (Article 40) :
Avant chaque ouverture au public, et pendant l’événement, un technicien compétent et certifié (TC) assure un veille sur :
- L’absence de déformation ou de surcharge,
- La conformité permanente des installations,
- L’évolution de la météo et analyse les contraintes liées au vent.
Pour une tour de levage en échafaudage ou un mat ASD ST1000
Dès lors que l’ensemble dépasse 6,20M de hauteur, il est classé OS3.
Les obligations techniques seront donc :
- Installation d’un anémomètre sur la structure,
- Une étude du sol et de sa capacité portante,
- La fourniture d’un dossier technique complet,
- Le suivi météo pendant l’événement,
- Le strict respect de la notice du constructeur des équipements.
Et soumis aux obligations de contrôle :
- De conception effectuées par un TC* ou OA**,
- De montage effectuée par un OA**,
- En exploitation avec un TC*
- De réaliser une inspection annuelle (dans le cas d’une installation permanente) par un OA**
(TC*: Technicien compétent / OA**: Organisme accrédité)
